Passage en SKR 1.3 / tmc2208 + Marlin 2.0 sur ENDER 3

Tuto pour le remplacement de la carte mère d’origine de votre Ender3 par une SKR 1.3 32Bit + TMC2208 et MARLIN 2.0. ( ECRAN LCD D’ORIGINE , NO BLTOUCH/TOUCHMI )

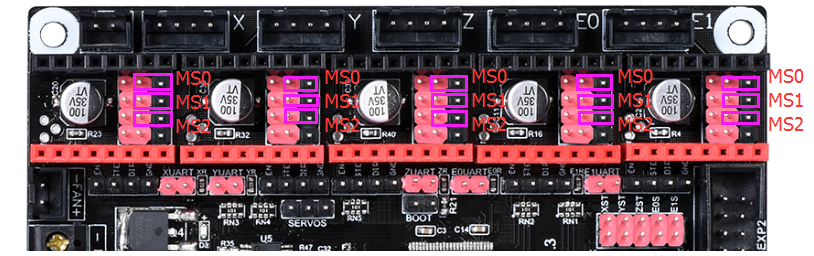

1- Pour commencer , positionnez des cavaliers sur les ‘pins’ encadrés ci dessous

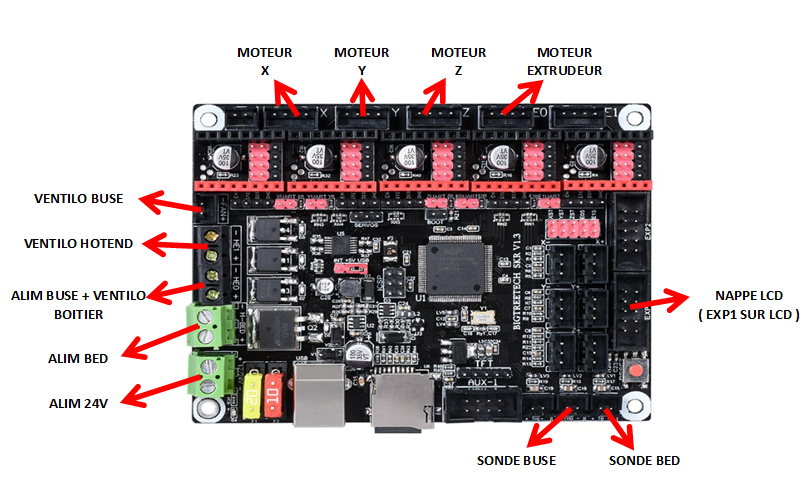

2- Décâblez votre carte mère d’origine , puis reconnectez tout comme le schéma ci dessous :

3- Téléchargez le firmware pré-compilé via ce lien >> FW Ender3 SKR TMC2208 #FuckPalpeur puis collez le fichier FIRMWARE.BIN à la racine de votre carte MicroSD.

4- Insérez la MicroSD dans le lecteur de carte de la SKR puis allumez votre imprimante et laissez le flashage du firmware se faire.

5- Vous voici sous Malin 2.0 ! 😉

Réglage PID :

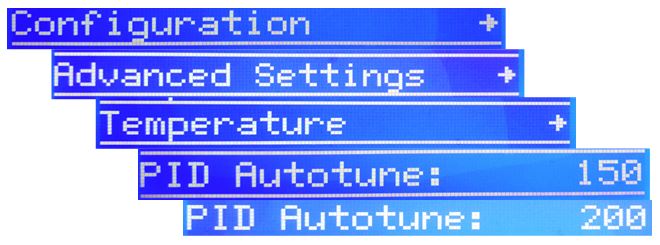

6-Maintenant pour completer/affiner l’installation, passons aux réglages du PID de la buse, suivez, via le LCD, les étapes suivantes :

Laissez faire les cycles de chauffe de la buse.

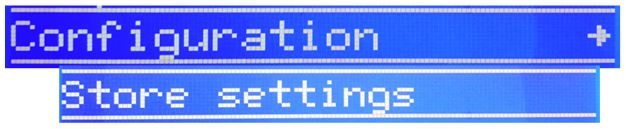

7-Un fois le cycle PID terminé, il faut enregistrer les valeurs trouvées. Suivez, via le LCD, les étapes suivantes :

Vos réglages sont maintenant enregistrés.

Pour ceux souhaitant utiliser les fichiers non compilé, pour y apporter des modifications, voici le lien de l’archive >> FICHIERS MARLIN 2.0 SKR1.3 ENDER3
