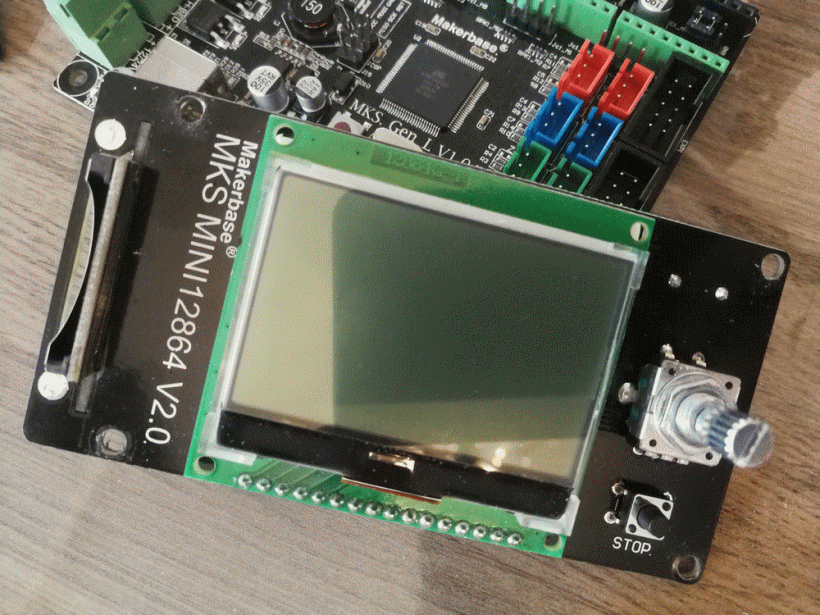

Configuration écran MINI MKS 12468 sur carte mère MKS

Pour configurer un MINI MKS 12864 avec une carte mère MKS genL ou base….

Dans Configuration.h :

#define SDSUPPORT
et
#define MKS_MINI_12864

Dans pins_RAMPS.h entrez les valeurs ci dessous :

#elif ENABLED(MINIPANEL)
#define MISO_PIN 50 // system defined – only needed if using onboard SD card
#define MOSI_PIN 51 // system defined
#define SCK_PIN 52 // system defined
#define SDSS 53 // only needed if using onboard SD card

#define BEEPER_PIN 37

#define BTN_EN1 31
#define BTN_EN2 33
#define BTN_ENC 35

#define KILL_PIN 41 // optional

#define SD_DETECT_PIN 49 // only needed if using onboard SD card

#define DOGLCD_CS 25
#define DOGLCD_A0 27



Sauvegardez et téléversez !

@+frdd
